Thermal insulation & Solar control
Ενεργειακοί Υαλοπίνακες (χαμηλού συντελεστή εκπομπής ή Low-e) με Ηλιακή Προστασία (Solar Control)
Για το ελληνικο κλιμα -όχι τοσο ψυχρό και με αρκετη ηλιοφάνεια ειδικα το καλοκαιρι- η ενεδεδειγμενη και πιο αποδοτική επιλογή ειναι οι ενεργειακοι υαλοπίνακες με χαμηλό συντελεστή εκπομπής και ηλιακη προστασια
Αποτρέπουν την είσοδο της ηλιακής θερμότητας το καλοκαιρι και είναι επεξεργασμένοι ώστε να διατηρούν την υπαρχουσα θερμόκρασια στο εσωτερικό του κτιρίου ολο το χρονο.
Οι δείκτες που μετρούν τη θερμομόνωση είναι τρείς:
- U value ή k-value (w/m2k): όσο χαμηλότερος είναι τόσο μεγαλύτερη η θερμομόνωση που επιτυγχάνεται. Ιδανικό για τη διπλη υαλωση είναι το Ug 1.0 w/m2k.
- Συνολική Περατότητα Ενέργειας (Total Energy Transmission) ή Συντελεστης Ηλιακού Κέρδους (Solar Factor) (%): είναι ο λόγος ροής της ηλιακής ενέργειας που διαπερνά τον υαλοπίνακα. Και εδώ όσο μικρότερο το ποσοστό τόσο καλύτερη η επίδοση.
- Περατότητα Ηλιακού Φωτός (Light Transmission): Μετρά το ηλιακό φως που διαπερνά τον υαλοπίνακα.Θέλουμε αυτό το δείκτη όσο χαμηλότερο γίνεται.
Επιπρόσθετα οι δείκτες θερμομόνωσης (U-value ή k-value) μπορούν να βελτιωθούν με:
- Πλήρωση διάκενου με το ευγενές αέριο argon (για περαιτέρω μείωση της θερμοαγωγιμότητας)
- Χρήση πλατύτερου διάκενου

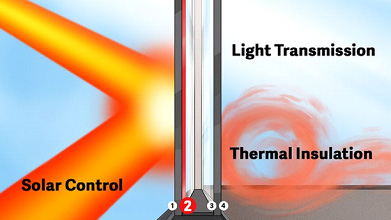

Οι ενεργειακοί υαλοπίνακες αυτης της κατηγοριας είναι 4 εποχων και Yψηλών επιδόσεων που συνδυάζουν επίστρωση χαμηλής εκπομπής (low-e) ταυτόχρονα με έλεγχο ηλιακής ακτινοβολίας, ειδικό για θερμά κλίματα όπου απαιτείται χρήση κλιματισμού, ισχυροποιώντας τη θερμομόνωση χειμώνα - καλοκαίρι.
Συγκεκριμένα η εξοικονόμηση ενέργειας επιτυγχάνεται με δυο τρόπους:
- Το χειμώνα εμποδίζει τη ροή της θερμότητας από το εσωτερικό του κτιρίου στο εξωτερικό περιβάλλον απορροφώντας τη και ανακλώντας ξανά πίσω προς το θερμό εσωτερικό.
- Το καλοκαίρι απορροφά το μισό σχεδόν της ενέργειας του ήλιου που ακτινοβολείται, χωρίς να διέρχεται στο εσωτερικό του κτιρίου αλλά μέσω της επίστρωσης χαμηλής εκπομπής επανακλάται πίσω στο εξωτερικό περιβάλλον. Οι υαλοπίνακες ηλιακού ελέγχου είναι προϊόντα υψηλής τεχνολογίας που αναπτύχθηκαν ώστε να επιτρέπουν υψηλά επίπεδα ηλιακού φωτός να διαπερνάστο εσωτερικό του κτιρίου ενώ ταυτόχρονα αντανακλούν ένα μεγάλο ποσοστό της ηλιακής θερμότητας. Ο εσωτερικός χώρος παραμένει φωτεινός και κατά πολύ δροσερότερος από ό,τι θα ήταν αν είχε χρησιμοποιηθεί κανονικό γυαλί. Οι υαλοπίνακες ηλιακού ελέγχου δεν έχουν απαραίτητα χρωμα ή ανακλαση. Υπάρχουν αόρατες επιστρώσεις από οξείδια μετάλλων ενσωματωμένες στο γυαλί, οι οποίες παρέχουν το διπλό πλεονέκτημα να επιτρέπουν την είσοδο του φωτός αλλά να απωθούν την ηλιακή θερμότητα.
Είναι χαρακτηριστικό ότι στην Ελλάδα τους καλοκαιρινούς μήνες οι ανατολικές και δυτικές προσόψεις λαμβάνουν τα υψηλότερα επίπεδα ακτινοβολίας. Μάλιστα οι δυτικες όψεις έχουν ιδιαίτερα αυξημένη τάση για υπερθέρμανση, καθώς η υψηλότερη τιμή θερμοκρασίας μέσα στην ημέρα συμπίπτει με τα μέγιστα επίπεδα ακτινοβολίας που δέχονται κατά τις απογευματινές ώρες. Συγκεκριμένα τον Ιούλιο, οι νοτιες και δυτικές όψεις δέχονται ηλιακή ακτινοβολία που φτάνει τα επίπεδα των 600 W/m². Εύκολα υπολογίζει κανείς ότι χωρίς αντίστοιχη προστασία η ζέστη που θα διαπερνά στο εσωτερικό του κτιρίου θα ισοδυναμεί με την απόδοση 6 λαμπών 100 Watt.
Ενδεικτικά παραθέτονται οι δείκτες U-value μερικών συνδιασμών υαλοπινάκων, ώστε να γίνει κατανοητός ο τρόπος μείωσης του δείκτη θερμομόνωσης:
| Είδος Υαλοπίνακα | U-value | Solar Factor | Light Transmission |
| 4 mm Λευκός | 5.7 | 87 % | 79 % |
| 4 mm Λευκό - 9- 4 mm Λευκό | 3.0 | 77 % | 79 % |
| Ενεργειακός Υαλοπίνακας 4 mm -12 Argon - 5 mm Λευκό | 1.9 | 2 % | 61 % |
| Ενεργειακός Υαλοπίνακας 4 mm -15 Argon - 5 mm Λευκό | 1.8 | 52 % | 61 % |
| Ενεργειακός Υαλοπίνακας 4 mm -15 Argon - 3+3 mm Λευκός | 1.4 | 55 % | 70 % |
| Ενεργειακός Υαλοπίνακας 4 εποχών 4 mm -15 Argon - 5 mm Λευκό | 1.0 | 42% | 67% |
Πλεονεκτήματα
- Oικονομία στην θέρμανση και τον κλιματισμό: Μειώνει κατά 40% τις θερμικές απώλειες από τα υαλοστάσια
- Χαμηλός Ηλιακός Συντελεστής
- Ιδανικό για θερμά κλίματα: Εξαιρετική προστασία από τη διείσδυση θερμότητος
- Χαμηλή αντανάκλαση
- Υψηλή διαπερατότητα ηλιακού φωτός
- Ουδετερότητα (δεν αλλάζει τα χρώματα)
- Αισθητικώς πρωτότυπο
Επιπλέον, δεν πρέπει να ξεχνάμε πως η δημιουργία μιας ευχάριστης ατμόσφαιρας στο εσωτερικό το καλοκαίρι δεν εξαρτάται μόνο από τη θερμοκρασία του αέρα αλλά και από:
- τη θερμοκρασία των επιφανειών μέσα στο δωμάτιο
- τη ροή του αέρα και τα επίπεδα υγρασίας
- το επίπεδο δραστηριότητας των ανθρώπων.
Γίνεται εύκολα αντιληπτό πως η θερμοκρασία στο εσωτερικό του κτιρίου επηρεάζεται από :
- Τη μετάδοση της ηλιακής ακτινοβολίας (που το καλοκαίρι στο εξωτερικό του κτιρίου μπορεί να φτάσει και τα 600 W/m2)
- Τον εξαερισμό
- Το επίπεδο εξοπλισμού γραφείου (περίπου 150 W/θέση εργασίας)
- Τεχνητός φωτισμός (10-70 W/m2)
- Το επίπεδο δραστηριότητας των ανθρώπων στο εσωτερικό του κτιρίου
ClimaGuard Solar ΕΝΕΡΓΕΙΑΚΟΣ ΥΑΛΟΠΙΝΑΚΑΣ ΜΑΛΑΚΗΣ ΕΠΙΣΤΡΩΣΗΣ, LOW-E & 4 ΕΠΟΧΩΝ
Άνεση και Εξοικονόμηση Ενέργειας όλο το χρόνο
Ηλιακός συντελεστής g: 42%
Συντελεστής θερμοχωρητικότητας Ug: 1.0 W/(m²K)
Περατότητα φωτός Lt: 66%
- Άριστη ηλιοπροστασία
- Εξαιρετική θερμομόνωση
- Κατάλληλοι για όλες τις εποχές του χρόνου
- Ουδέτερη εμφάνιση στο χρώμα
Η χρήση του Guardian Climaguard Solar εγγυάται μια έξυπνη ενεργειακή διαχείριση και περιβαλλοντική προστασία: ο ηλιακός συντελεστής (g-value) 42% εξασφαλίζει αποτελεσματική προστασία από την ηλιακή ενέργεια, με αποτέλεσμα την μείωση των δαπανών ψύξης και θέρμανσης, και συμβάλλοντας σε ένα αίσθημα θερμικής άνεσης. Έτσι είναι ο κατάλληλος υαλοπίνακας για χώρες με το κλίμα της Ελλάδας.
Ένας χαμηλός συντελεστής θερμοχωρητικότητας U-value (1.0 W/m2K at standard IGU) μειώνει τις δαπάνες θέρμανσης σε κρύο καιρό, συμβάλλοντας άμεσα στην κλιματική προστασία με την μείωση των εκπομπών διοξειδίου του άνθρακος.
Το Guardian Climaguard Solar διαφοροποιείται στα διάφορα μήκη κύματος της ηλιακής ακτινοβολίας, αντανακλώντας το μεγαλύτερο μέρος της υπέρυθρης ακτινοβολίας, που σε αντίθετη περίπτωση θα θέρμαινε το εσωτερικό του κτιρίου, ενώ δεν περιορίζει την απρόσκοπτη διέλευση του φυσικού φωτός.
SUNGUARD® SUPERNEUTRAL™ SN 70/37
Υαλοπίνακας Υψηλής Επιλεξιμότητας με Προστασία Ηλιακής ακτινοβολίας με ουδέτερη εμφάνιση
Το SunGuard® SN 70/37 παρέχει λύσεις για υάλωση με πολύ υψηλή μετάδοση φυσικού φωτός, εξασφαλίζοντας παράλληλα εξοικονόμηση ενέργειας και ηλιακή προστασία. Με καινοτόμα πολυλειτουργική επίστρωση ελαχιστοποιεί την ανάγκη για τεχνητό φως και προσφέρει εξαιρετική ηλιακή προστασία σε συνδυασμό με εξαιρετική θερμομόνωση.
• Άριστη επιλεξιμότητα: συνδυασμός υψηλής ηλιακής προστασίας με υψηλή μετάδοση φωτός
• Εξελιγμένο ουδέτερο ανακλώμενο και μεταδιδόμενο χρώμα, με διαθέσιμο αντίστοιχο άξονα
• Ιδανικό για πλήρως τζάμια πρόσοψη και τζάμια οροφής
• Θερμικά επεξεργασμένος (HT) με μοντέρνα εμφάνιση
SUNGUARD® EXTRA SELECTIVE SNX 60
Υαλοπίνακας που συνδυάζει υψηλή ηλιακή προστασία και υψηλή μετάδοση φωτός.
Τεχνολογία αιχμής εκεί όπου το ζητούμενο είναι ενισχυμένη θερμομόνωση & ελαχιστοποιημένο ενεργειακό κόστος.
Με ουδέτερο, διαφανές χρώμα, ομοιόμορφη εμφάνιση & χαμηλή αντανάκλαση είναι η ιδανική επιλογή εκεί όπου απαιτείται το μέγιστο του φυσικού φωτός με τη μέγιστη ηλιακή προστασία.
Ηλιακός συντελεστής g: 30%
Περατότητα φωτός Lt: 60%
Συντελεστής θερμοπερατότητας Ug: 1.0 W/(m²K)
Περατότητα UV: 8%
COOL-LITE® XTREME 60/28 & 60/28 II
Εξαιρετικά υψηλής επιλεκτικότητας γυαλί ηλιακού ελέγχου με προηγμένες θερμομονωτικές ιδιότητες
Ηλιακός συντελεστής g: 28%
Συντελεστής θερμοχωρητικότητας Ug: 1.0 W/(m²K)
Περατότητα φωτός Lt: 61%
Τα COOL-LITE XTREME 60/28 και 60/28 II είναι οι τελευταίες καινοτομίες σε υψηλής απόδοσης επιστρώσεις ηλιακού ελέγχου που εφαρμόζονται σε extraclear υαλοπίνακα με καθοδικό ψεκασμό υπό συνθήκες κενού. Οι επιδόσεις τους εμφανίζουν την υψηλότερη επιλεκτικότητα: αναλογία ορατού φωτός προς ηλιακή αύξηση θερμότητας.
Το SGG COOL-LITE XTREME μπορεί να χρησιμοποιηθεί δημιουργήστε πιο άνετους εσωτερικούς χώρους από μείωση της υπερθέρμανσης το καλοκαίρι και απώλεια θερμότητας το χειμώνα, ενώ διατηρείται μια εξαιρετικά ουδέτερη εμφάνιση.
Λόγω της υψηλής απόδοσης της επίστρωσης το συγκεκριμένο προϊόν αποδίδει:
- υψηλή μετάδοση φωτός και συνεπώς δημιουργεί φωτεινότερους εσωτερικούς χώρους εξασφαλίζοντας και όλο το χρόνο το μέγιστο φυσικό φωτισμό
- πολύ χαμηλό ηλιακό παράγοντα για τη μείωση του επιβάρυνση του δαπανηρού κλιματισμού
- εξαιρετική τιμή U 1,0 W/m2K για εξοικονόμηση ενέργειας και βελτιωμένη θερμική μόνωση
- υψηλό βαθμό ουδετερότητας στην απόδοση χρωμάτων
SunGuard® eXtra Selective SNX 50/23
Υαλοπίνακας Υψηλής Επιλεξιμότητας: η τελευταία λέξη στην Ηλιακή Προστασία
Η Guardian παρουσιάζει τους υαλοπίνακες SunGuard® eXtra Selective.
Αυτός ο νέος, τριπλής επιστρωμένης αργύρωσης, υαλοπίνακας έρχεται να επεκτείνει την οικογένεια των υαλοπινάκων στην αιχμή της τεχνολογίας της ηλιοπροστασίας των SunGuard® eXtra Selective με εξαιρετικής απόδοση και αισθητική.
Με όμορφη ουδέτερη διάφανη εμφάνιση και χαμηλή αντανάκλαση, προσθέτοντας μια εκλεπτυσμένη πινελιά στο σχεδιασμό του κτιρίου σας. Ο αυστηρός έλεγχος της παραγωγής καθιστά το SunGuard SΝΧ50/23 την ιδανική επιλογή για υαλοπετάσματα.
Όταν χρησιμοποιείται σε διπλούς υαλοπίνακες το SunGuard SΝΧ50/23 επιτυγχάνει U-value 1,0 W/m²K, παρέχοντας τη βέλτιστη θερμομόνωση.
⦁ Ύψιστη επιλεκτικότητα: πάνω από 2 φορές περισσότερο φως απ’ ό,τι θερμότητα
⦁ Περατότητα Φυσικού Φωτός 50% στο εσωτερικό του κτιρίου
⦁ Αντανάκλαση του 77% της ηλιακής θερμότητας
⦁ Περατότητα Ηλιακής Ενεργειας 23%
⦁ Πολύ υψηλή μόνωση του: U-τιμή 1,0 W/m²K
⦁ Μοντέρνα αισθητική χάρη στο ουδέτερο διαφανές χρώμα και στην χαμηλή αντανάκλασή του.
Δεν υπάρχει άλλος υαλοπίνακας SunGuard σήμερα, που να προσφέρει τόσο πολύ φως με τόσο λίγη θερμότητα. Ιδανικός για την δημιουργία σύγχρονων προσόψεων και άνετων επαγγελματικών κτιρίων.
SunGuard Silver 35/26 High Performance
Έλεγχος ηλιακής ακτινοβολίας και χαμηλή εκπομπή σε ένα και μόνο υαλοπίνακα.
To SunGuard® HP silver 35/26 αποτελεί τη νέα και ήδη δημοφιλή επιλογή υαλοπίνακα από τους αρχιτέκτονες, όταν επιθυμούν που να συνδυάζει ένα αποτέλεσμα ασημί εμφάνισης με εξαιρετικές φωτοθερμικές τεχνικές απαιτήσεις.
Ένα προϊόν που σχεδιάστηκε για να ελαχιστοποιεί το συντελεστή Ηλιακής Ακτινοβολίας (SF), επιτρέποντας παράλληλα το μέγιστο διερχόμενο Ηλιακό Φως
(LT) κυριολεκτικά για κάθε εφαρμογή. Αξίζει να αναφερθεί ότι για την επίτευξη αυτού του πολύ μοντέρνου αισθητικού αποτελέσματος ο υαλοπίνακας βάσης είναι Υπέρλευκος (Extraclear).
Μια θαυμάσια επιλογή που εξασφαλίζει
- Ομοιόμορφη και πολύ μοντέρνα εμφάνιση με υψηλό βαθμό αποκατάστασης χρωμάτων.
- Πολύ χαμηλή απορρόφηση Ηλιακής Ενέργειας
- Μπορεί να υποστεί επεξεργασία securit και ελασματοποίησης
STOPSOL SilverLight PrivaBlue
Είναι από τα πιο πρόσφατα προϊόντα της AGC αυτής της κατηγορίας. Παράγεται στο Βέλγιο και αποτελεί την ιδανική λύση όπου απαιτείται συνδυασμός μοντέρνας εμφάνισης με υψηλά επίπεδα ελέγχου ηλιακής ακτινοβολίας. Το PRIVABLUE πρωτοπορεί με μάζα γυαλιού χρώματος μπλέ πάνω στο οποίο έχει γίνει η «σκληρή» πυρολυτική επίστρωση (βάση πυριτίου) με την οποία επιτυγχάνεται το αποτέλεσμα υψηλής αισθητικής με πολύ χαμηλά ποσοστά αντανάκλασης. Είναι δε καινοτόμο προϊόν διότι -σύμφωνα με τις προδιαγραφές του εργοστασίου- μπορεί να τοποθετηθεί με την επίστρωση είτε στο εξωτερικό είτε στο εσωτερικό του κτιρίου, δηλαδή να αποδώσει το επιθυμητό αποτέλεσμα με βάση την ανακλαστικότητα και το χρώμα.
Με αυτή την ιδιαιτερότητα το PRIVABLUE εξυπηρετεί άριστα τις σημερινές τεχνικές προδιαγραφές καθώς και τις ανάγκες του μοντέρνου αρχιτεκτονικού σχεδιασμού. Παρουσιάζει εξαιρετική αντοχή σε διάβρωση, δυνατά καθαριστικά προϊόντα, ατμοσφαιρική ρύπανση ή στο πέρασμα του χρόνου, και παραμένει αναλλοίωτο στις χημικές και ατμοσφαιρικές επιδράσεις και για το λόγο αυτό η AGC προδιαγράφει τη τοποθέτησή του είτε στην εξωτερική επιφάνεια του κτιρίου ή και στην εσωτερική και ως μονό υαλοπίνακα χωρίς κανένα πρόβλημα.
Τέλος, μπορεί να υποβληθεί σε επεξεργασίες ακριβώς όπως και οι κοινοί υαλοπίνακες, να γίνει securit, να τροχιστεί, να ενσωματωθεί σε διπλό γυαλί και μάλιστα με υαλοπίνακες low-emissivity ή να γίνει αλεξίσφαιρο.
ΣΥΓΚΡΙΣΗ ΤΕΧΝΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ
| Φωτοθερμικές Ιδιότητες | Stopsol Privablue 6 mm | Stopsol Privablue 6 mm-12-6 mm Clear | Stopsol Privablue 6 mm-12-4 mm k glass |
| Συντ. Θερμοπερατότητας (U value ή K value = W/m2K) | 5,7 | 2,8 | 1,7 |
| Απορρόφηση ενέργειας (Energy absorbtion) | 78 % | 80 % | 82 % |
| Άμεση περατότητα φωτός (Light Transmission) | 26 % | 23 % | 22 % |
| Ανακλαστικότητα φωτός (Light Reflection) | 8 % | 9 % | 9 % |
| Συνολική περατότητα ηλιακής ενέργειας (Solar Factor) | 35 % | 23 % | 18 % |
STOPSOL SuperSilver Grey
Πυρολυτικός υαλοπίνακας που εξυπηρετεί άριστα τις σημερινές τεχνικές προδιαγραφές καθώς και τις ανάγκες του μοντέρνου αρχιτεκτονικού σχεδιασμού. Η ανάκλαση του προκαλείται από ένα στρώμα βάσης πυριτίου τοποθετημένο στην επιφάνεια του γυαλιού κατά τη διάρκεια της πορείας παραγωγής του. Η επίστρωση αυτή είναι γνωστή σαν «σκληρή επίστρωση». Αποτελεί δε ενσωματωμένο μέρος της μάζας του γυαλιού και για το λόγο αυτό το Supersilver όχι απλώς παρουσιάζει εξαιρετική αντοχή σε διάβρωση, δυνατά καθαριστικά προϊόντα η στο πέρασμα του χρόνου, αλλά παραμένει αναλλοίωτο στις χημικές και ατμοσφαιρικές επιδράσεις για ολόκληρη τη ζωή του υαλοπίνακα.
Η χαμηλή θερμοαγωγιμότητα του βοηθά στο να συγκρατείται η θερμοκρασία εντός του κτιρίου να σε χαμηλότερα επίπεδα σε σύγκριση με ένα κοινό υαλοπίνακα. Κατά αυτό το τρόπο μειώνεται και το κόστος κλιματισμού. Εκτός αυτού προσφέρει και αντηλιακή προστασία αφού ένα μεγάλο μέρος της ηλιακής ενέργειας αντανακλάται προς τα έξω. Τέλος, μπορεί να υποβληθεί σε επεξεργασίες ακριβώς όπως και οι κοινοί υαλοπίνακες, να γίνει securit, να τροχιστεί, να ενσωματωθεί σε διπλό γυαλί η να γίνει αλεξίσφαιρο.
COOL-LITE®
Υαλοπίνακας ελέγχου ηλιακής ακτινοβολίας πάχους 6 mm μαγνητικής επίστρωσης, με την ιδιότητα να μπλοκάρει τα 2/3 της ηλιακής ενέργειας, ανακλώντας την πίσω προς το περιβάλλον.
Το γυαλί διαθέτει μια μικροσκοπικά λεπτή μεταλλική επίστρωση που του προσδίδει πολύ ελκυστική εμφάνιση, εξασφαλίζοντας ταυτόχρονα μειωμένη αντανάκλαση του ηλιακού φωτός.
Ιδανικό για χρήση σε μεγάλες γυάλινες επιφάνειες, όπου το ζητούμενο είναι η αποφυγή της υπερθέρμανσης του εσωτερικού του κτιρίου.
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
- Προσφέρει ιδιωτικότητα και οπτική άνεση
- Παρέχει στους αρχιτέκτονες ελεύθερη δημιουργικότητα: ένας υαλοπίνακας μπορεί να συνδυάσει πολλές ιδιότητες και να εξυπηρετήσει πολλές εφαρμογές
- Η διάρκεια ζωής της επίστρωσης είναι όση και του υαλοπίνακα
